Технологическая часть. Характеристика и номенклатура продукции

Страница 1

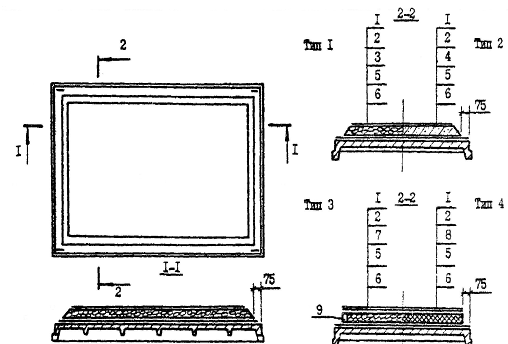

Рисунок 1.1 - Эскиз плиты.

1- несущая железобетонная плита; 2- пароизоляция; 3- керамзитобетон;

4- перлитобетон; 5- цементно-песчаная стяжка; 6- гидроизоляционный слой; 7- керамзитовый гравий; 8- ячеистый бетон; 9- ограждающие бортики из керамзита.

Номенклатура продукции

Таблица 1.1

Тип плиты	Утеплитель	Масса утеплителя, кг/м3	Толщина утеплителя, мм	Расход материалов для плит размером 3х6 м							Масса несущей плиты, т	Масса комплексной плиты, т
				Утеплитель, м3	Пароизо ляция		Стяжка	Гидроизоляция		Бетон на несущую плиту, м3
				Утеплитель, м3	Рубероид, м2	Битум, кг	Цементно-песчаный раствор, м3	Рубероид, м2	Битум, кг	Бетон на несущую плиту, м3
Тип 1	керамзитобетон	500	100 120	1,54 1,82	18	-	0,23	16	16	1,07	2,65	3,91 4,05
Тип 2	перлитобетон	400	80 100 120	1,24 1,54 1,82	18	-	0,23	16	16	1,07	2,65	3,64 3,76 3,87
Тип 3	керамзитовый гравий, бортики из керамзитобетона	500	100 120	1,46 1,75	18	-	0,26	16	16	1,07	2,65	3,84 3,97
Тип 4	ячеистый бетон	400	100 120	1,54 1,82	18	-	-	16	16	1,07	2,65	3,32 3,43

Марка изделия	Марка бетона или армирования					Расход материалов (кг) для плит 3*6						Масса изделия
	Марка бетона или армирования					Бетон, м3	Сталь, кг
	А – 1У	Ат – 1У	Ат – У	Ат –У1	А III В	Бетон, м3	А – 1У	Ат – 1У	Ат – У	Ат –У1	А III В
ПГ – 1х)	250	250	250	350	250	1,07	68	68	64	64	73	2,65
ПГ – 2х)	250	250	300		250		78	78	74	77	83
ПГ – 3х)	300	300	300		300		86	86	81	91	92
ПГ – 4х)	300	300	350		300		101	101	96	106	107
ПГ – 5х)	350	350	350	400	350		118	118	112	130	130
ПГ – 6х)	400	400	4000	-	400		148	148	138	-	-
