Проверка ограждения на паропроницание

Z1 = 4 мес.,

Z2 = 3мес.,

Z3 = 5мес.

˚С;

˚С;

˚С;

Температура на поверхности ПМУ:

Е1, Е2, Е3 – максимальные упругости водяного пара, определяются по средним температурам зимнего, весеннее – осеннего и летнего периодов соответственно. Средние температуры наружного воздуха месячных периодов определяются по графам 2 ÷ 13 таблицы 5.1 [СНиП 23-01-99*]. По этим температурам для каждого периода года определяются температуры в плоскости возможной конденсации t3 ≡ τ3. Далее по вычисленным температурам по [Богословский В.Н. Строительная теплофизика, приложение 7] определяется Еi.

Е1 = 276 Па;

Е2 =705 Па;

Е3 = 1777 Па.

Далее находится максимальная упругость водяного пара в плоскости возможной конденсации за годовой период эксплуатации:

Па

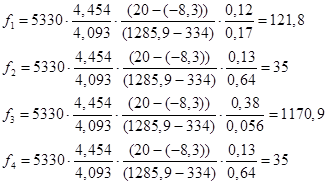

Определим плоскость максимального увлажнения для периода с отрицательными среднемесячными температурами. Для этого для каждого слоя многослойной конструкции необходимо вычислить значение комплекса fi (tм.у), характеризующего температуру в плоскости максимального увлажнения.

(2.8)

где Rоп – общее сопротивление паропроницанию ограждающей конструкции.

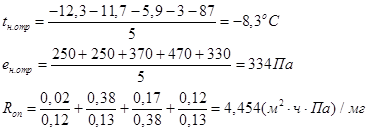

, (м2∙ч∙Па)/мг. (2.9)

- условное сопротивление теплопередаче однородной многослойной ограждающей конструкции, (м2∙°С/Вт).

tн. отр – средняя температура наружного воздуха для периода с отрицательными среднемесячными температурами, °С.

eв - упругость водяного пара внутреннего воздуха при расчетной температуре и влажности воздуха.

eн. отр – среднее парциальное давление водяного пара наружного воздуха периода месяцев с отрицательными среднемесячными температурами, Па.

, µi – расчетные коэффициенты теплопроводности, Вт/(м2∙°С), и паропроницаемости, мг/ (м2∙ч∙Па), материала соответствующего слоя.

По полученным значениям fi (tм.у) по таблице 11 СНиП 23-02-2003) определяются значения температур в плоскости максимального увлажнения tм.у для каждого слоя многослойной конструкции.

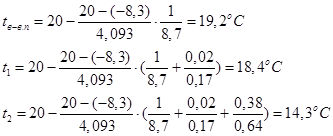

Далее определяем значения температур на границах слоев конструкции по следующей формуле:

(2.10)

где RB-X - сопротивление теплопередаче от внутренней среды до сечения X.

Составим следующую таблицу:

Для определения слоя, в котором находится плоскость максимального увлажнения, производится сравнение полученных значений tм.у с температурами на границах слоев конструкции. Внутри ограждающей конструкции плоскость максимального увлажнения не наблюдается, поэтому она будет находиться с наружной стороны ограждающей конструкции.

Rпн – сопротивление паропроницанию части ограждающей конструкции, расположенной между плоскостью возможной конденсации и наружной поверхностью, (м2 · ч · Па) / мг.
