Патрубки на стенке [4]:
- патрубок приема Ду 500;
- патрубок раздачи Ду 500;
- патрубок зачистки Ду 150;
- люк-лаз 600х900 мм в I поясе – 2 шт.(рисунок 10)
- люк-лаз 600х900 мм в I I поясе – 2 шт.(рисунок 11)
- люк-лаз Ду 600 в I поясе;
- патрубок ввода теплоносителя Ду 50 – 2 шт.;
- патрубок вывода теплоносителя Ду 50 – 2 шт.;
- патрубок подслойного пенотушения Ду 150 – 3 шт.;
- патрубок пеногенератора для ПК-20 Феникс – 6 шт.;
- патрубок сниженного пробоотборника.

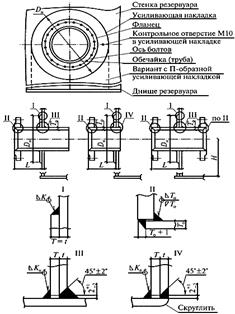

Рисунок 9 - Общий вид патрубка в стенке резервуара
Рисунок 10 - Люк-лаз овальный 600х900 мм в I поясе стенки
Рисунок 11 - Люк-лаз овальный в II поясе стенки
Патрубки на крыше:
- световой люк Ду 500 – 4 шт.(рисунок 12);
- направляющие понтона Ду 500 – 2 шт.;
- монтажный люк 1000х1000;
- патрубок замерного люка Ду 150;
- патрубок пожарного извещателя Ду 100 – 6 шт.;
- патрубок аварийного уровня Ду 100- 3 шт.;
- патрубок сниженного пробоотборника;
-патрубок вентиляционный Ду 500 – 13 шт (рисунок 14);
Рисунок 12 - Люк световой 500
Рисунок 13 - Патрубки на крыше
Таблица 35
Условный проход патрубка, мм |
Толщина обечайки патрубка, мм |
Диаметр усиливающего листа , мм |
100 |
5 |
220 |
150 |
5 |
320 |
200 |
5 |
440 |
250 |
6 |
550 |
300 |
6 |
650 |
350 |
6 |
760 |
400 |
6 |
860 |
500 |
6 |
1060 |
Дыхательная аппаратура должна устанавливаться на стационарной крыше резервуаров и должна обеспечивать проектные величины внутреннего давления и вакуума или их отсутствие (для атмосферных резервуаров и резервуаров с понтоном). В первом случае дыхательная аппаратура выполняется в виде совмещенных дыхательных клапанов (клапанов давления и вакуума) и предохранительных клапанов, во втором случае - в виде вентиляционных патрубков.
Минимальная пропускная способность дыхательных клапанов, предохранительных клапанов и вентиляционных патрубков определяется в зависимости от максимальной производительности приемо-раздаточных операций (включая аварийные условия) по следующим формулам [11]:
пропускная способность вентиляционного патрубка, м/ч,
(79)
или
, что больше,(80)
где - производительность залива продукта в резервуар, м/ч,
- производительность слива продукта из резервуара, м/ч,
- полный объем резервуара, включая объем газового пространства под стационарной крышей, м.
