Выбор глубины заложения фундамента

Глубина заложения фундамента d из условия прорезки почвенно-растительного слоя должна быть больше 1,0 м (d > 1,0 м).

Подошва фундамента должна располагаться ниже глубины промерзания грунта.

Нормативная глубина промерзания:

Нормативная глубина сезонного промерзания грунтов:

dfn = = ,

где d0 - глубина промерзания, для суглинков и глин равна 0,23

Mt = 38,5 – сумма отрицательных средних температур.

Расчетная глубина сезонного промерзания при температуре в помещении 200С с полами по грунту:

где Kh – коэффициент, учитывающий температуру воздуха в помещении, примыкающем к наружным фундаментам, наличие подвала или техподполья, а также состав полов.

Kh = 0,6 – корпус без подвала с бетонными полами по грунту.

Из конструктивных требований к заделке колонны в стакан высота фундамента определяется по формуле при lc = 1м < 1,2м:

hf ≥ dc + hg +0,05,

где dc – глубина заделки колонны в стакан;

hg – расстояние от дна стакана до подошвы фундамента, принимаемое не менее 0,2м;

hf ≥ 0,92 + 0,2 + 0,05 = 1,17 м = 1,2 м,

где 0,05 – расстояние между торцом колонны и дном стакана, назначаемое для возможности рихтовки колонны при монтаже, м.

Принимаем согласно табл.2.1 hf ≥ 1,5м. выбираем большую глубину заложения 1,5 м и м.

В первом приближении площадь подошвы фундамента вычисляем:

где NII max = NII 2– сумма всех вертикальных нагрузок в обрезе фундамента для расчетов по II группе предельных состояний, кН;

Ro = 233,3 кПа – табличное значение расчетного сопротивления грунта, кПа;

- среднее значение удельного веса материала фундамента и грунта на его уступах; принимаемое в инженерных расчетах равным 20 кН/м3;

d - принятая глубина заложения фундамента.

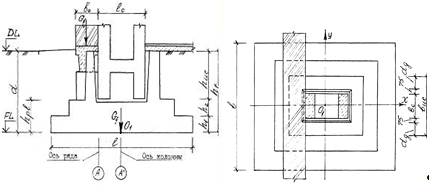

Рис. 4.1. Схема проектируемого фундамента под крайнюю колонну цеха.
